Geodetický online monitoring v praxi
Ako monitorovacia technológia Senceive pomohla zachovať historický poľský hrad počas stavebných prác
Poľské mesto Ilza pochádza zo stredoveku a v priebehu rokov zažilo mnoho konfliktov a skazy, pozostatky jeho hradu sú preto cenené a chránené pamiatkovo.

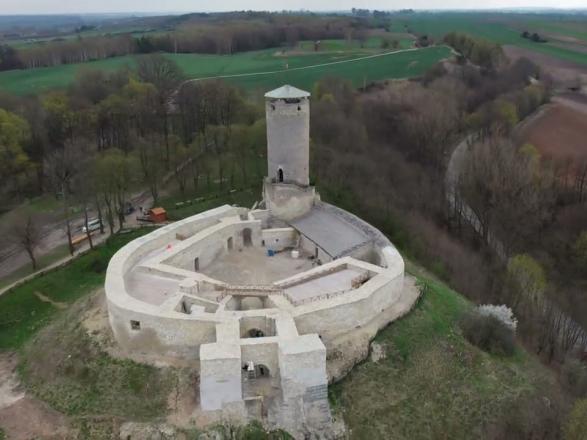

Hrad zo 14. storočia je postavený na umelom násype a jeho 25 m vysoká veža poskytuje výhľad na mesto a okolie. Nedávno sa uskutočnila rozsiahla obnova opevnených hradieb a vnútorného nádvoria a existovali obavy, že by to mohlo narušiť alebo poškodiť vežu. Preto bolo potrebné monitorovať historickú stavbu počas prác a po nich.

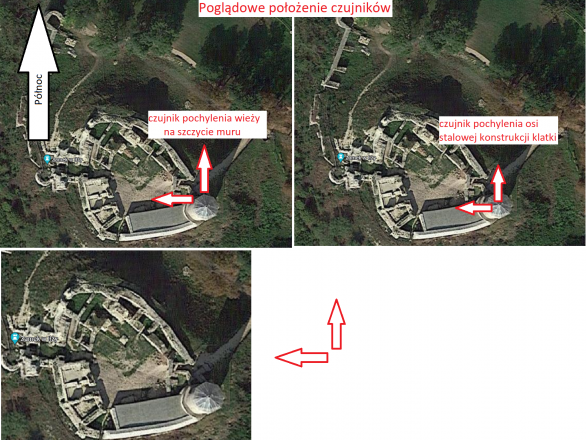

Experti na monitorovanie v TPI a 3gone zvážili túto výzvu a odporučili použitie bezdrôtového monitorovania Senceive na detekciu štrukturálnych pohybov v štyroch častiach hradu. Nainštalovali senzory trhlín na viditeľné povrchové trhliny. To poskytlo prehľad o vzore „normálneho“ cyklického pohybu spojeného so meniacimi sa poveternostnými podmienkami a umožnilo detekciu akýchkoľvek abnormálnych zmien mimo bežného vzoru.

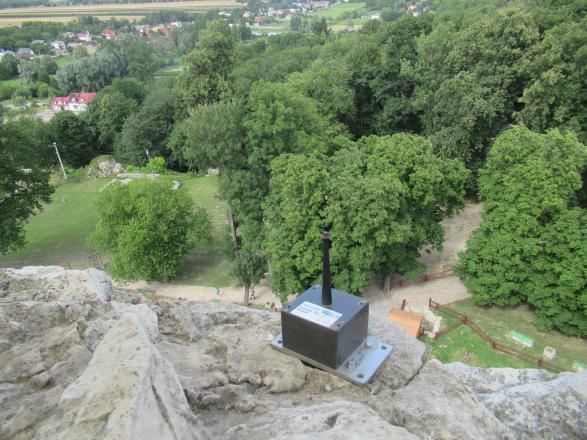

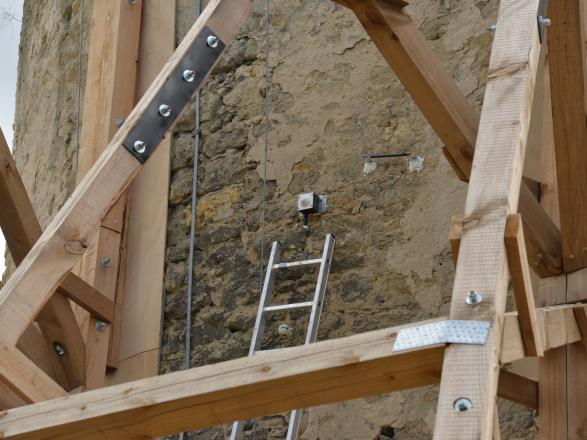

Na murované steny a oceľovú konštrukciu schodiska tiež nainštalovali uzly NanoPlus Triaxial Tilt a IX Triaxial Tilt . Tieto boli nakonfigurované tak, aby poskytovali plánované hlásenie zisteného pohybu s presnosťou na submilimeter a odosielali upozornenia zainteresovaným stranám v prípade prekročenia akýchkoľvek vopred nastavených prahových hodnôt pohybu.

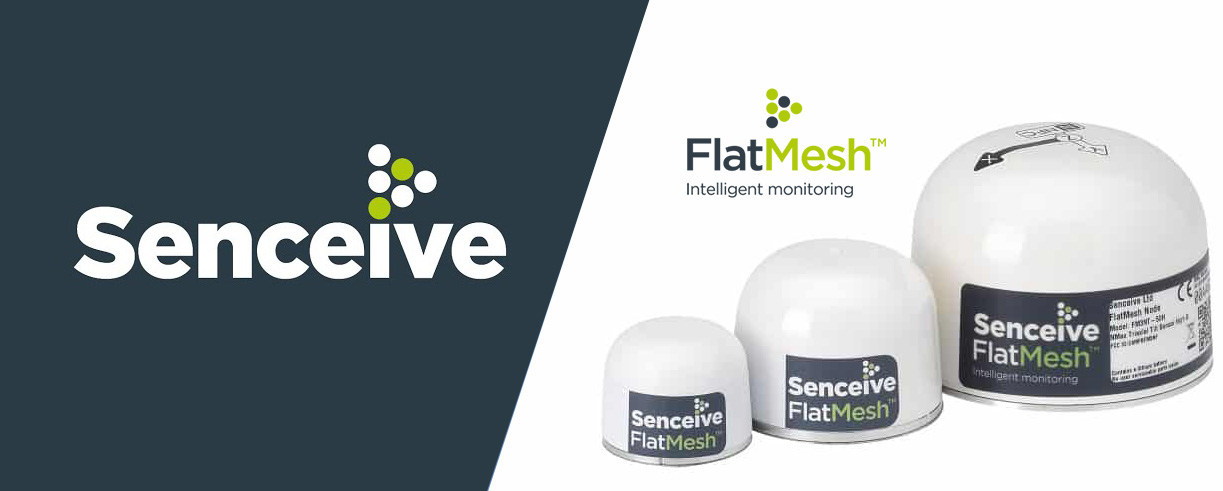

Mobilná brána FlatMesh™ pripevnená k oceľovej nadstavbe podopierajúcej strechu poskytovala spoľahlivé bezdrôtové komunikačné spojenie medzi staveniskom a vzdialenými zainteresovanými stranami.
Inštalácia bola dokončená za menej ako dve hodiny a prebehla bez poškodenia historickej stavby. Údaje boli k dispozícii krátko po inštalácii prostredníctvom portálu Senceive WebMonitor™ a zainteresované strany vrátane reštaurátorov zodpovedných za budovu boli priebežne informované o vplyve prebiehajúcich štrukturálnych prác.

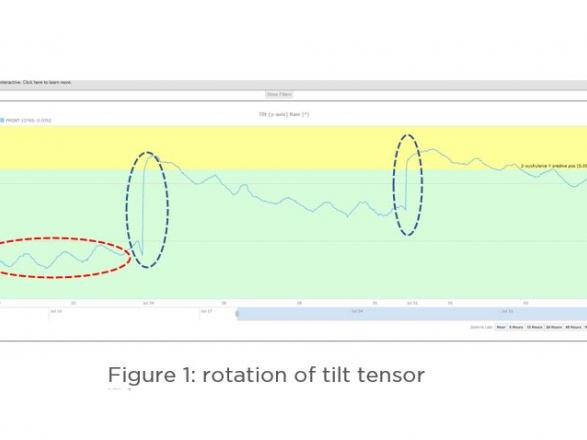

Systém bol nakonfigurovaný tak, aby odosielal aktualizácie v 30-minútovom cykle a odosielal e-mailové/SMS upozornenia v prípade prekročenia prahových hodnôt. Výsledné údaje naznačovali „vlnový“ vzorec pohybu súvisiaci s denným cyklom otepľovania a ochladzovania (zakrúžkované červenou farbou na obrázku 1). Bolo však tiež zrejmé, že existoval trend naznačujúci rozdielny pohyb jedným smerom (zakrúžkované modrou farbou na obrázku 1). Obrázok 1 znázorňuje, ako pohyby dvakrát prekročili žltý prah výstrahy.
Jednou z kľúčových výhod technológie monitorovania stavu konštrukcií Senceive v tomto type aplikácie je jej vhodnosť na monitorovanie počas stavebných prác aj po dlhšiu dobu po nich. Typická životnosť batérie naklápacieho uzla je 10 až 15 rokov a vyžaduje sa len minimálna údržba.
