Hydraulické snímače zaťaženia (kotvenie)

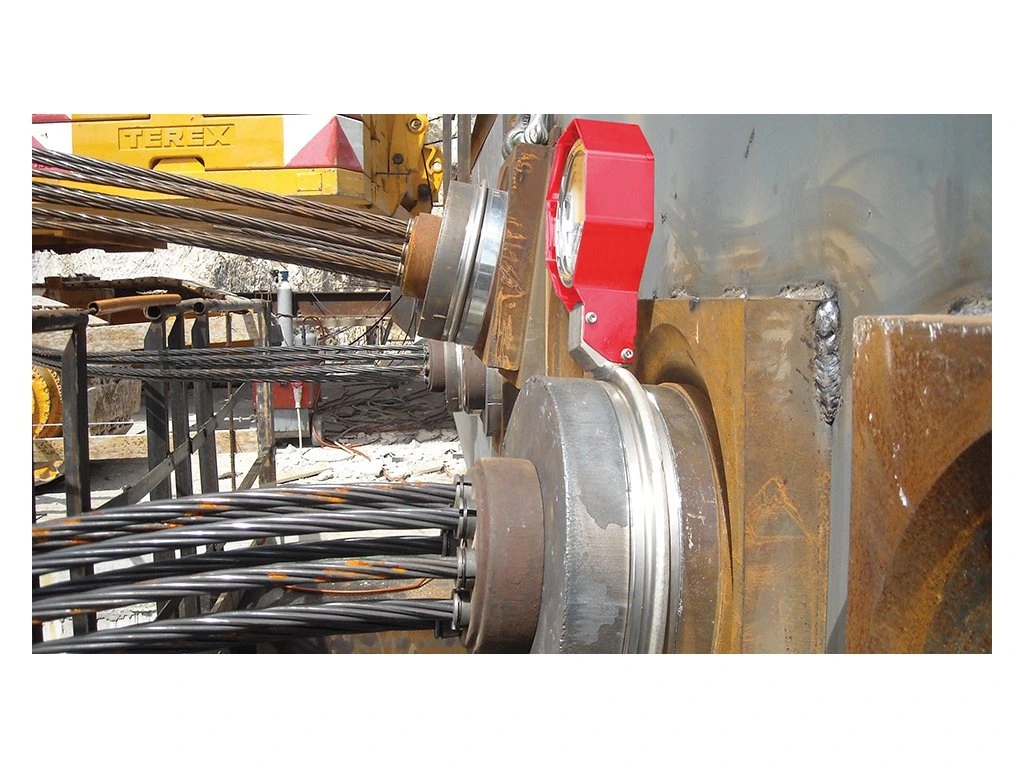

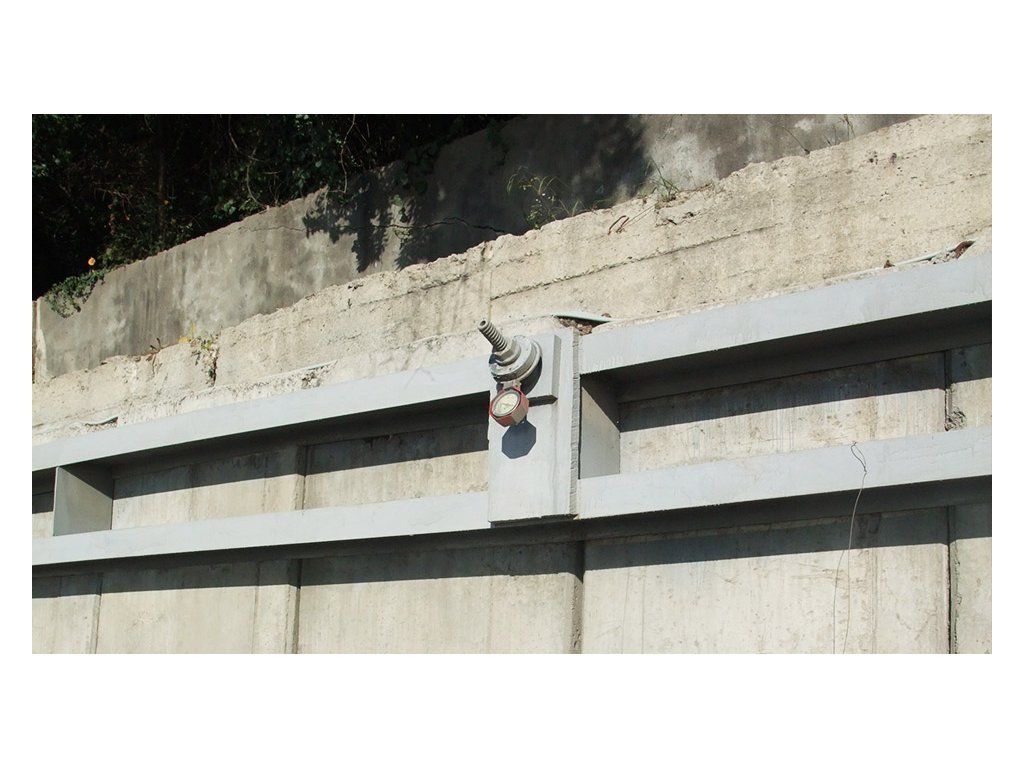

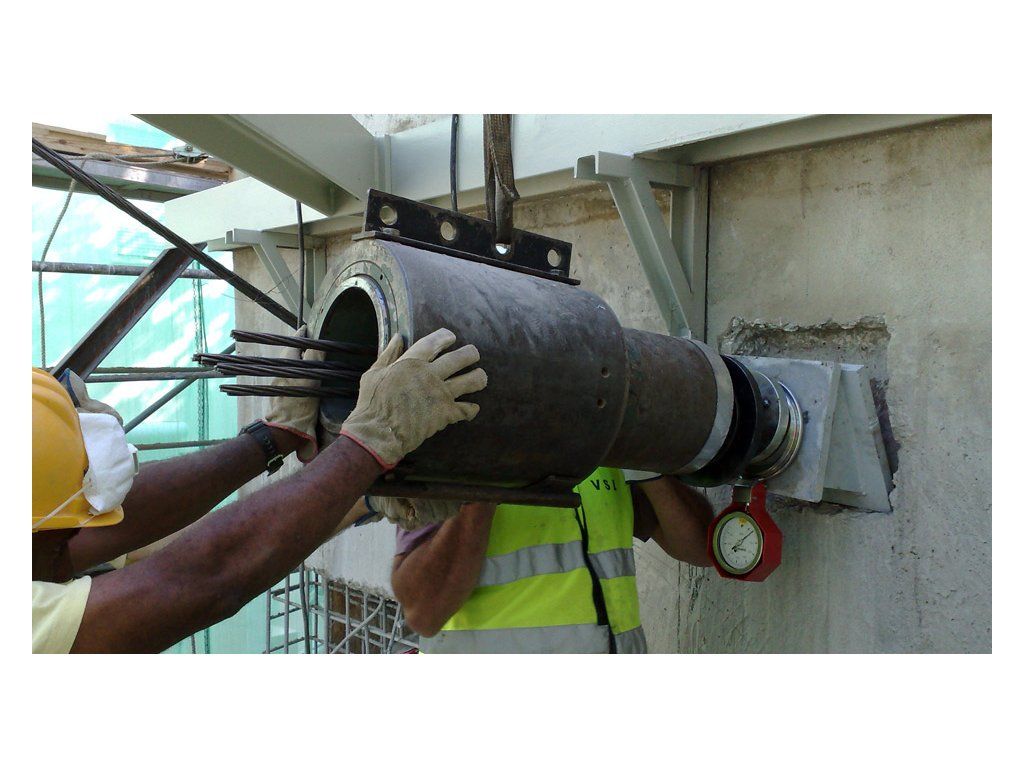

Hydraulické snímače zaťaženia sa používajú na monitorovanie zaťaženia v kotvách, skalných skrutkách/kotvách a oporných stenách.
Skladajú sa z dvoch prstencových dosiek z nehrdzavejúcej ocele, ktoré sú zvárané po obvode. Prstencový priestor medzi doskami je pod vákuom vyplnený odvzdušneným olejom. Zaťaženie sa meria priamo manometrom Bourdon pripojeným k telu snímača.
Manometer je kalibrovaný v laboratóriu, aby umožňoval priame odčítanie v KN. Pre diaľkové odčítanie sú k dispozícii aj elektrické modely vybavené tlakovým snímačom. Dodáva sa veľmi tuhá distribučná doska, aby sa zaistilo rovnomerné rozloženie zaťaženia na zaťažovacej ploche snímača.
