EdgeWise
Automatizované scan-to-BIM modelovanie
Automatická extrakcia potrubí, oceľových konštrukcií, vzduchotechniky a stien z mračna bodov do Revitu, AutoCAD Plant 3D a AVEVA E3D. Podľa výrobcu až o 73 % rýchlejšie.
ClearEdge3D · automatizované modelovanie
EdgeWise
Scan-to-BIM až o 73 % rýchlejšie
Softvér ClearEdge3D (spoločnosť skupiny Topcon) z registrovaného mračna bodov automaticky vyťaží potrubia, oceľové konštrukcie, vzduchotechniku, steny, rúrky a káblové žľaby. Model skontrolujete a pošlete priamo do Revitu, AutoCAD Plant 3D alebo AVEVA E3D Design.
Automatizácia namiesto ručného modelovania
EdgeWise využíva počítačové videnie a rozpoznávanie vzorov na automatické vyťaženie prvkov z mobilných aj terestrických mračien bodov. Namiesto hodín ručného modelovania skontrolujete navrhnuté prvky a odošlete ich do BIM ako natívne rodiny Revitu.
Import registrovaného mračna
FLS, E57, RCP, PTX…
Automatická extrakcia
potrubia, oceľ, steny
Kontrola QA/QC
SmartSheet, rezy, pokrytie
Export do BIM
Revit, Plant 3D, E3D

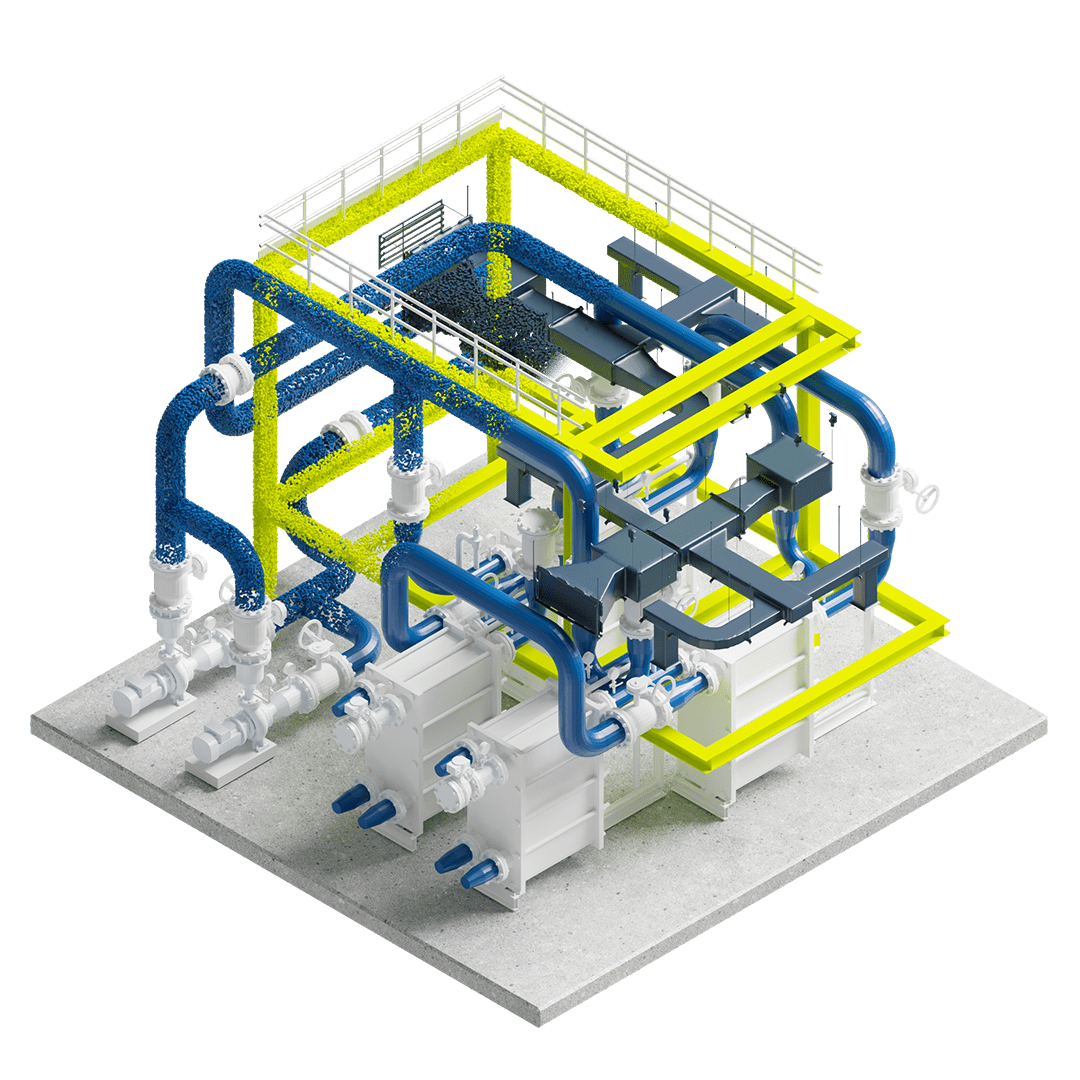

Automatická extrakcia prvkov
Potrubia, oceľové profily, vzduchotechnika, steny, rúrky a káblové žľaby sa z mračna vyťažia automaticky alebo poloautomaticky podľa špecifikácií. Vstavané normy potrubí a profilov zaručia, že model zodpovedá realite.

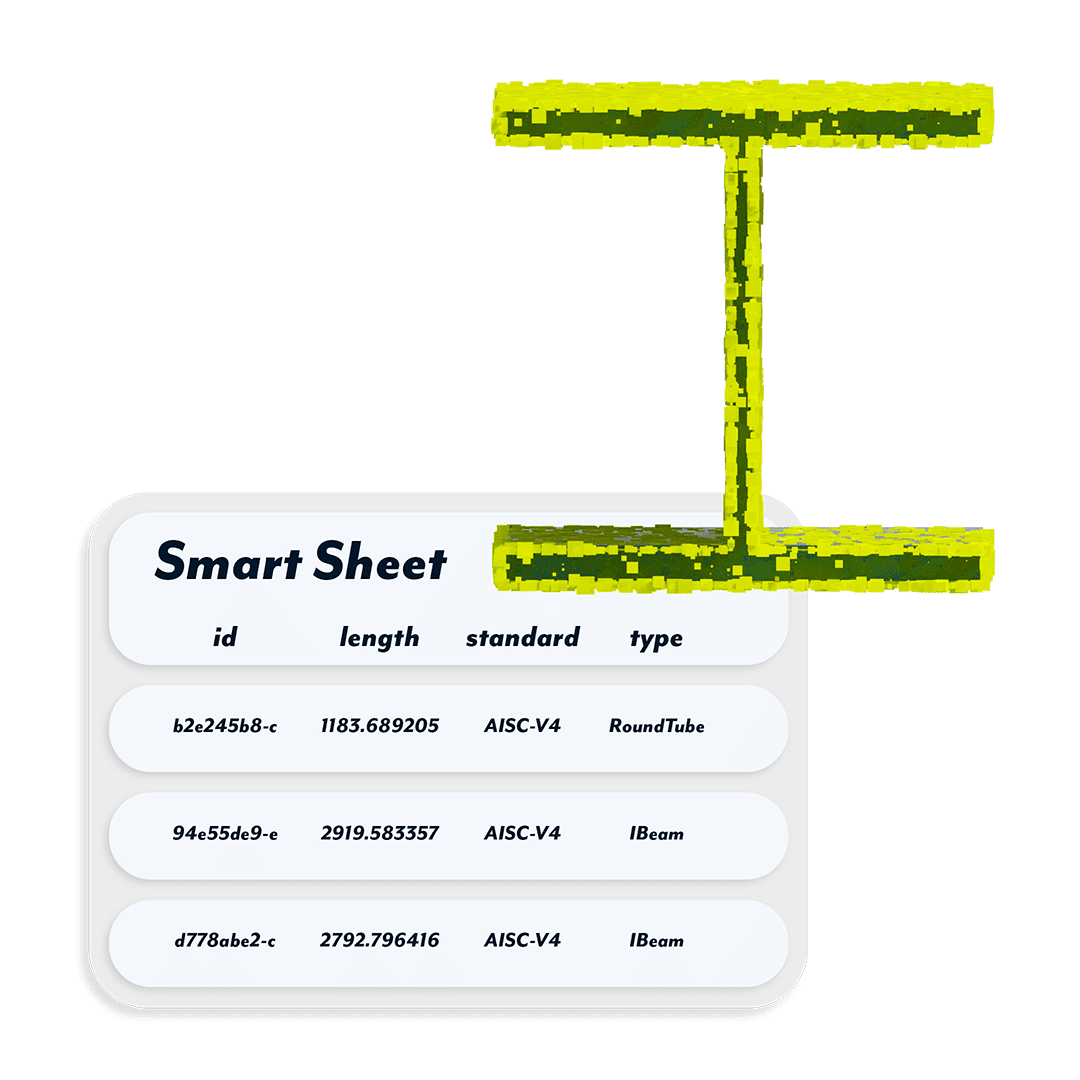

Spoľahlivá kontrola kvality (QA/QC)
SmartSheet ukáže pre každý prvok pokrytie mračnom, súlad so špecifikáciou, dĺžku a RMSE. V priečnom reze prvok skontrolujete a doladíte – do BIM pošlete len overené prvky.
Export zvyšku mračna
Remainder Cloud exportuje body, ktoré ešte neboli vymodelované, a Smart Points izolujú body patriace k vymodelovaným objektom. V cieľovom programe tak hneď vidíte, čo ešte zostáva.
Priama integrácia s BIM
Plugin pre Revit sa inštaluje spolu s EdgeWise v oboch edíciách a modely prichádzajú ako natívne rodiny Revitu. Edícia Pro pridá integráciu s AutoCAD Plant 3D a AVEVA E3D Design aj export PCF.
EdgeWise Lite alebo Pro?
Lite je poloautomatická edícia pre Revit, Pro pridá plne automatickú extrakciu a ďalšie integrácie.
| Funkcia | EdgeWise Lite | EdgeWise Pro |
|---|---|---|
| Poloautomatická extrakcia podľa špecifikácie | ✓ | ✓ |
| Vstavané normy (potrubia, profily) | ✓ | ✓ |
| Integrácia s Revitom (natívne rodiny) | ✓ | ✓ |
| QA/QC – SmartSheet, rezy, pokrytie | ✓ | ✓ |
| Export COE, STEP, DXF, RCP | ✓ | ✓ |
| Automatická extrakcia potrubí a stien | – | ✓ |
| Extrakcia oceľových konštrukcií podľa vzorov | – | ✓ |
| AutoCAD Plant 3D a AVEVA E3D Design | – | ✓ |
| Export PCF | – | ✓ |
Kde sa EdgeWise využíva

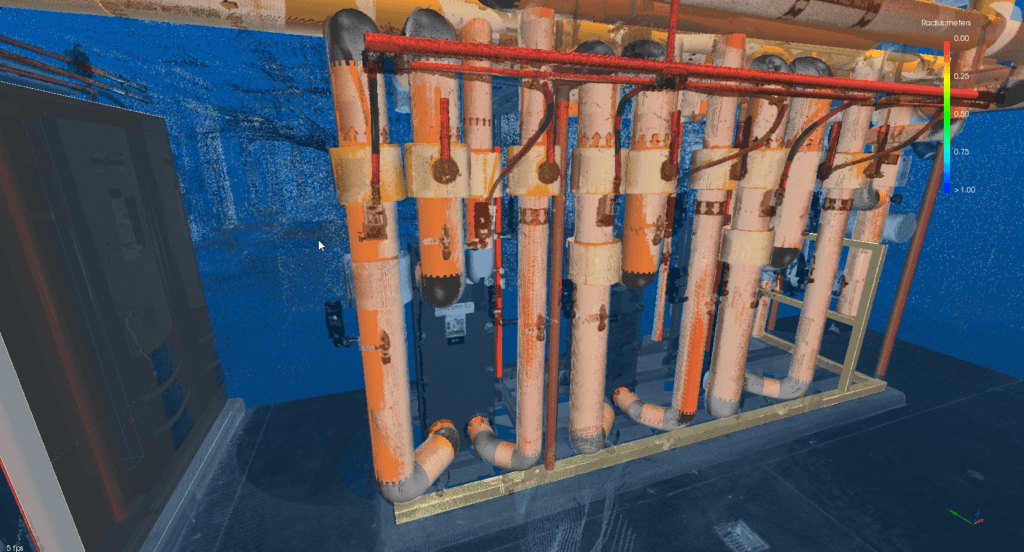

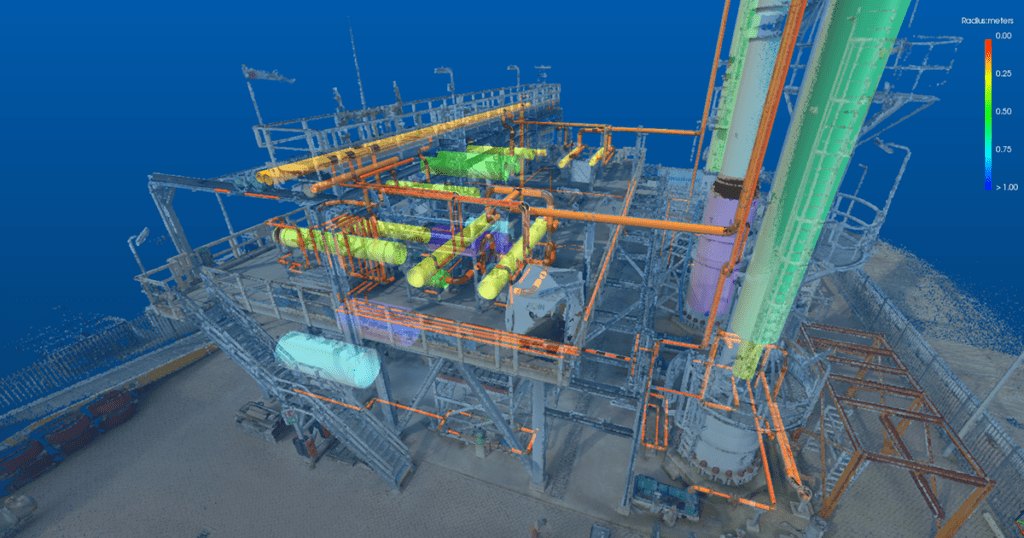

Technické zariadenia budov (TZB)
Potrubia, vzduchotechnika a žľaby pre koordináciu BIM.
Priemyselné prevádzky
Technologické celky, rafinérie a výrobné haly.

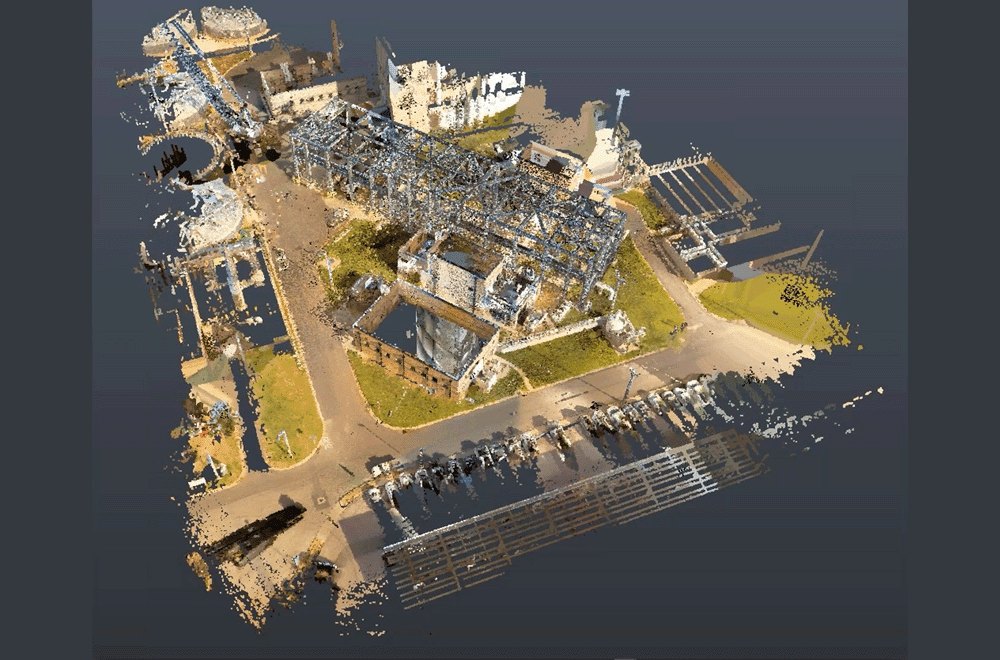

Oceľové konštrukcie a scan-to-BIM služby
Rýchlejšie dodanie modelov pre vašich klientov.
Cena
EdgeWise ponúkame v edíciách Lite a Pro ako ročné predplatné. Pripravíme vám ponuku podľa edície, počtu licencií a cieľového BIM systému.
Technické údaje
Extrakcia a kontrola
| Automatická extrakcia | potrubia, oceľ, VZT, steny, rúrky, káblové žľaby |
|---|---|
| Úspora času | až 73 % času modelovania (podľa výrobcu) |
| QA/QC | SmartSheet – pokrytie mračnom, súlad so špecifikáciou, dĺžka, RMSE; priečne rezy |
Vstupy
| Štruktúrované skeny | TZF, FLS (FARO), PTG (Leica), ZFS/ZFPRJ, DP, RGP, RCP, PTX, E57 |
|---|---|
| Neštruktúrované skeny | E57, PTS, RCP, RCS, XYZ |
| Požiadavka | čisté a dobre registrované mračno |
Výstupy a integrácia
| Integrácia | Revit (Lite aj Pro), AutoCAD Plant 3D a AVEVA E3D Design (Pro) |
|---|---|
| Formáty | COE, STEP, DXF, RCP; PCF (Pro) |
| Export mračna | Remainder Cloud · Smart Points |
Edície
| EdgeWise Lite | poloautomatická extrakcia, integrácia s Revitom |
|---|---|
| EdgeWise Pro | plne automatická extrakcia potrubí a stien, extrakcia ocele, Plant 3D a E3D |
Často kladené otázky
Koľko času EdgeWise ušetrí?
Výrobca uvádza úsporu až 73 % času pri modelovaní skutkového stavu. Reálna úspora závisí od typu prevádzky, kvality mračna a hustoty prvkov.
Aké dáta potrebujem?
Registrované mračno bodov – napríklad FARO FLS, E57, RCP či PTX. Výsledky závisia od čistých a dobre registrovaných dát, preto odporúčame registráciu napríklad vo FARO SCENE.
Aký je rozdiel medzi Lite a Pro?
Lite je poloautomatická edícia s integráciou do Revitu. Pro pridá automatickú extrakciu potrubí a stien, extrakciu oceľových konštrukcií podľa vzorov a integráciu s AutoCAD Plant 3D a AVEVA E3D Design.
Prídu prvky do Revitu ako natívne objekty?
Áno, cez plugin pre Revit, ktorý sa inštaluje spolu s EdgeWise, prichádzajú modely ako natívne rodiny Revitu.
Kto vyvíja EdgeWise?
Softvér vyvíja americká spoločnosť ClearEdge3D, ktorá patrí do skupiny Topcon.
Súvisiace produkty
Ukážeme vám automatické modelovanie
Predvedieme EdgeWise na vašich dátach a porovnáme čas s ručným modelovaním.
Demo na vašom objekte
Prídeme so zariadením na vašu zákazku. Dostanete reálne dáta – bez záväzku.
Zaškolenie
Hardvér aj softvér – od zberu v teréne po hotový výkres či model.
Technická podpora
Pomôžeme s nastavením aj s konkrétnymi projektmi – aj dlho po kúpe.
Texty vychádzajú z oficiálnych podkladov ClearEdge3D a produktového katalógu 3gon Slovakia, obrázky sú prevzaté z oficiálnej stránky ClearEdge3D a slúžia na informačné účely. Údaj o úspore času uvádza výrobca. Uvádzané parametre sú orientačné a môžu sa meniť podľa verzie softvéru. Zmena vyhradená. *Údaj výrobcu.
