PointCab Origins
Švajčiarsky nôž na mračná bodov
Softvér na vyhodnotenie mračien bodov z akéhokoľvek skenera – terestrického, SLAM aj z dronu. Automaticky vytvorí ortopohľady, z ktorých za pár klikov nakreslíte pôdorysy a rezy, odmeriate plochy a objemy a výsledky prenesiete do vášho CAD alebo BIM systému.

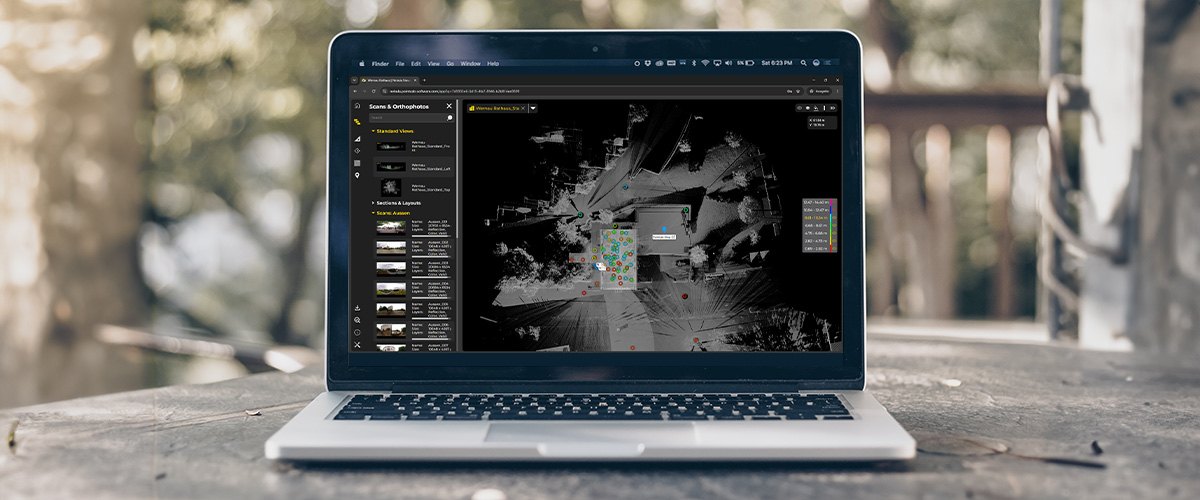

Od mračna k výkresu za pár klikov
PointCab Origins je intuitívny aj pre používateľov s malou skúsenosťou s mračnami bodov, no ponúka profesionálne funkcie aj pre náročné projekty. Mračno z ľubovoľného skenera načítate, softvér automaticky vytvorí pôdorysný, čelný a bočný pohľad a nad nimi kreslíte, meriate a exportujete.
Import mračna
FARO, Leica, Z+F, Riegl, E57, LAS…
Automatické ortopohľady
pôdorys, čelný, bočný
Kresba a meranie
pôdorysy, rezy, plochy, objemy
Export do CAD/BIM
DWG, DXF a pluginy
Jedno prostredie pre všetky mračná
Či ide o dron, terestrický alebo SLAM skener – PointCab Origins spracuje všetky dáta a bez problémov spojí aj mračná z rôznych zariadení. Výsledky odovzdáte ako výkresy, 3D dáta alebo interaktívny web export.
Pôdorysy a rezy (Layouts & Sections)
Pôdorysy a rezy z mračna vytvoríte za pár klikov – vrátane porovnania rozdielov medzi stavmi a farebného zobrazenia. Ideálne pre architektov, projektantov a zameranie skutkového stavu.
Meranie a anotácie (Sketch)
Merajte plochy, vzdialenosti, 3D body a uhly. K častiam mračna pripnete fotografie a texty a detaily si pozriete v automaticky vytvorených panoramatických pohľadoch.
Vectorizer, mesh a objemy
V edícii Origins 3D automaticky vektorizujete línie, vytvoríte mesh a vypočítate objemy. Modul Registration zaregistruje skeny na terče, prirodzené body aj roviny.
Moduly Origins
Layouts & Sections
Pôdorysy a rezy s porovnaním rozdielov a farebným zobrazením.
Sketch
Plochy, vzdialenosti, 3D body, uhly, fotky a texty v mračne.
Align Project
Natočenie a zarovnanie projektu presne podľa potreby.
Merger
Polohovo správne plány v mierke so súradnicovým súborom.
Web Export
Výsledky ako HTML alebo PDF vo firemnom dizajne.
Transformation Calculator
Georeferencovanie a spojenie projektov do jedného súradnicového systému.
Registration
Registrácia na terče, prirodzené body a roviny (Origins 3D).
Vectorizer · Mesh · Volumes
Vektorizácia línií, mesh a objemy (Origins 3D).
Point Cloud Export · Space Warp
Export mračna a ďalšie pokročilé nástroje (Origins 3D).
PointCab Origins 3D alebo Core?
Obe edície sú dostupné ako trvalá licencia, predplatné aj prenájom.
| Modul | Origins Core | Origins 3D |
|---|---|---|
| Layouts & Sections (pôdorysy a rezy) | ✓ | ✓ |
| Sketch (meranie, anotácie, panorámy) | ✓ | ✓ |
| Align Project · Merger | ✓ | ✓ |
| Web Export · Transformation Calculator | ✓ | ✓ |
| Registration (registrácia skenov) | – | ✓ |
| Vectorizer | – | ✓ |
| Mesh · Volumes | – | ✓ |
| Point Cloud Export · Space Warp | – | ✓ |
| Pre koho | základné výkresy z registrovaných mračien | kompletný postup scan-to-BIM |
Pluginy pre CAD a BIM
S pluginmi modelujete priamo vo vašom CAD systéme – bez importu celého mračna.
PointCab 4Revit
Autodesk Revit
PointCab 4AutoCAD
Autodesk AutoCAD
PointCab 4Archicad
Graphisoft Archicad
PointCab 4Brics
BricsCAD
PointCab 4Vectorworks
Vectorworks
PointCab 4ZWCAD
ZWCAD
Kde sa PointCab využíva
Architektúra
Pôdorysy, rezy a pohľady skutkového stavu ako podklad pre návrh.
Geodézia
Výkresy, merania a georeferencovanie projektov.
Pamiatky
Dokumentácia historických objektov a porovnanie stavov v čase.
Stavebníctvo (as-built)
Kontrola realizácie a dokumentácia skutočného stavu.
Priemyselné prevádzky
Merania a podklady pre úpravy technológií.
Remeslá a výroba
Presné zameranie pre výrobu na mieru – schody, nábytok, fasády.
Cena
PointCab Origins ponúkame ako trvalú licenciu (viac ako 5 projektov ročne a dlhodobé používanie), ročné predplatné alebo mesačný prenájom (menej ako 5 projektov ročne). Pripravíme vám ponuku podľa edície a pluginov.
Formáty, licencie a požiadavky
Vstupy
| Skenery | FARO (fws, lsproj, fls), Leica (ptg, ptx), Z+F (zfs, zfprj), Riegl (rsp, rdbx, rxp) a ďalšie |
|---|---|
| Otvorené formáty | e57, las, laz, ply, xyz, pts, rcp a ďalšie |
| Kombinácia | dáta z rôznych skenerov a dronov v jednom projekte |
Výstupy
| Mračno | pod, xyz, las/laz/e57, spw, rcp, ptx/ptg, asc |
|---|---|
| CAD | dxf, dwg, dae, 3ds |
| Zdieľanie | Web Export (HTML, PDF), cloudový prehliadač Nebula |
Licencie
| Trvalá | pre viac ako 5 projektov ročne a používanie dlhšie ako 3 roky |
|---|---|
| Ročné predplatné | pre viac ako 5 projektov ročne |
| Mesačný prenájom | pre menej ako 5 projektov ročne |
| Skúšobná verzia | dostupná zadarmo |
Systémové požiadavky
| OS | Windows 10 / 11 x64 alebo macOS (Apple Silicon) |
|---|---|
| RAM | min. 8 GB, odporúčané 32 GB |
| Grafika | min. GTX 950 alebo porovnateľná, odporúčané NVIDIA RTX 2060 |
| Disk | min. 10 GB, odporúčané 100 GB SSD |
| Virtualizácia | nepodporovaná |
| Limity | neobmedzený počet skenov a bodov |
Často kladené otázky
S akými skenermi PointCab funguje?
So všetkými bežnými skenermi – FARO, Leica, Z+F, Riegl a ďalšími – aj s otvorenými formátmi E57, LAS či RCP. Spracuje aj dáta z ručných skenerov XGRIDS Lixel a z dronov.
Funguje PointCab na Macu?
Áno, PointCab Origins beží na Windows aj na macOS s procesorom Apple Silicon.
Ktorú licenciu zvoliť?
Trvalú licenciu pri viac ako 5 projektoch ročne a dlhodobom používaní, ročné predplatné pri viac ako 5 projektoch s neistou dĺžkou používania a mesačný prenájom, ak máte menej ako 5 projektov ročne.
Potrebujem pluginy do CAD?
Nie je to nutné – výsledky exportujete do DWG a DXF. Pluginy (4Revit, 4AutoCAD, 4Archicad, 4Brics, 4Vectorworks, 4ZWCAD) však umožnia pracovať s výsledkami priamo vo vašom CAD systéme.
Dá sa PointCab vyskúšať?
Áno, k dispozícii je skúšobná verzia zadarmo. Radi vám pomôžeme so začiatkom.
Súvisiace produkty
Ukážeme vám PointCab na vašich dátach
Predvedieme postup od mračna po výkres a pomôžeme vybrať edíciu a licenciu.
Demo na vašom objekte
Prídeme so zariadením na vašu zákazku. Dostanete reálne dáta – bez záväzku.
Zaškolenie
Hardvér aj softvér – od zberu v teréne po hotový výkres či model.
Technická podpora
Pomôžeme s nastavením aj s konkrétnymi projektmi – aj dlho po kúpe.
Texty vychádzajú z oficiálnych podkladov PointCab GmbH a produktového katalógu 3gon Slovakia, obrázky sú prevzaté z oficiálnej stránky PointCab a slúžia na informačné účely. Uvádzané parametre sú orientačné a môžu sa meniť podľa verzie softvéru. Zmena vyhradená.
